SPI에서의 Daisy Chain 구조란?
SPI Slave IC들을 Chain처럼 연결해서, Master가 Slave들을 하나의 긴 Shift Register처럼 제어하는 방식이다.
일반 SPI에서 Slave마다 각각 CS를 따로 둔다면, 4개의 pin으로 따로 연결해줘야겠지만, Daisy Chain에서는 CS를 하나만 쓰고, 데이터가 Slave를 차례로 통과한다.

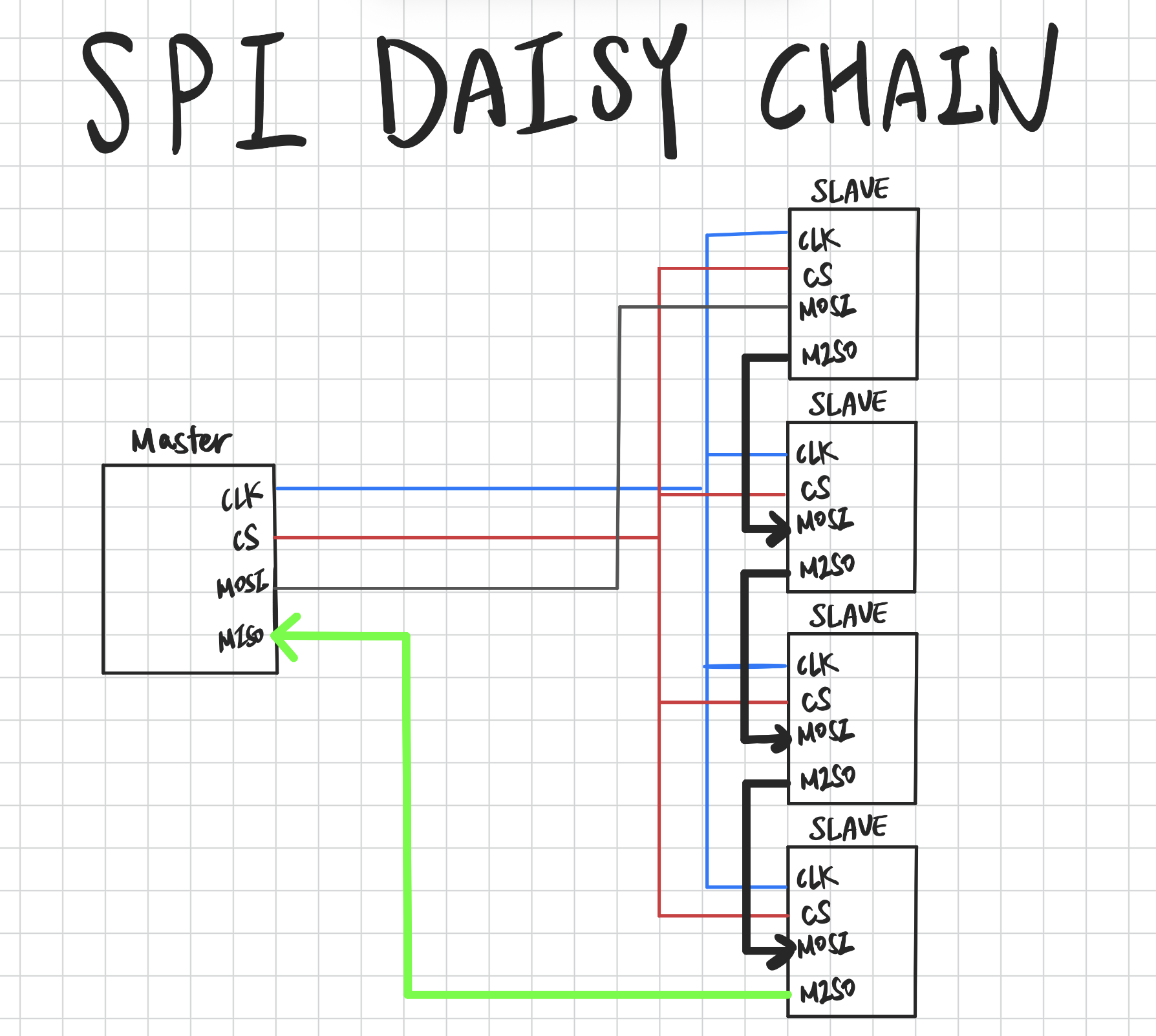

Master MOSI → Slave0 → Slave1 → Slave2 → Slave3 → Master MISO
이렇게 연결됨을 확인할 수 있다(Slave간 MISO → MOSI)
Daisy Chain 구조의 장&단점
장점은 Pin 수를 줄일 수 있다는 것이다. 단점은 특정 Slave 하나만 바꾸고 싶어도, 전체 Chain 길이만큼 데이터를 밀어 넣어줘야한다는 점이다.
주의할 점?
먼저 넣은 데이터가 뒷 쪽 Slave까지 밀려간다는 점이다.
그래서,
Slave0 → A0
Slave1 → A1
Slave2 → A2
이렇게 Slave에 데이터를 넣고 싶다면,
마스터는 보통 데이터 순서를 다음과 같이 보내주게 된다.
A2 → A1 → A0
CS 동작이 중요하다!
Daisy Chain에서는 보통 CS가 Low일 때 Shift가 일어난다. 그리고 CS High일 때, 자기 Shift Register 값을 실제 설정값으로 반영한다.
